На рынке высокоэффективных эластомеров хлоропреновый каучук (CR) высоко ценится за сбалансированную устойчивость к маслам, химическим веществам, высоким температурам и атмосферным воздействиям. Однако выбор точного сорта для сложных промышленных условий требует глубокого понимания его молекулярной модификации и кинетики кристаллизации.
Серия SKYPRENE от Tosoh Corporation выделяется благодаря передовой технологии хлорирования и полимеризации. Манипулируя модификаторами молекулярной массы и скоростью кристаллизации, SKYPRENE предлагает высокоструктурированный портфель, адаптированный для применений, начиная от динамичных автомобильных деталей и заканчивая высокопрочными промышленными клеями.
1. Химия: Производственный процесс и механизмы действия модификаторов.

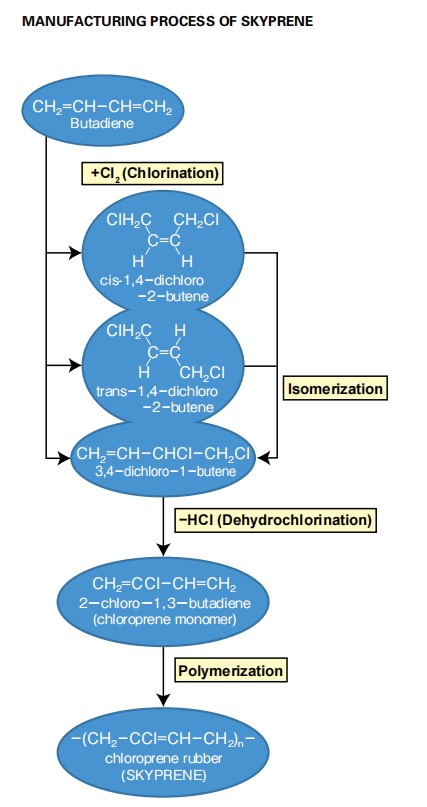

Превосходные характеристики SKYPRENE начинаются с точного метода синтеза. Бутадиен подвергается хлорированию с образованием промежуточных изомеров (цис-1,4-дихлор-2-бутен и транс-1,4-дихлор-2-бутен), которые изомеризуются в 3,4-дихлор-1-бутен. Затем дегидрохлорирование приводит к образованию основного 2-хлор-1,3-бутадиена (мономера хлоропрена). Конечные характеристики каучука определяются на стадии полимеризации типом используемого модификатора:
Меркаптан-модифицированный (SKYPRENE B-5Молекулярная масса строго регулируется с помощью меркаптанов. Эти марки обладают превосходной термостойкостью, низкой остаточной деформацией при сжатии и высокой стабильностью при хранении, что делает их стандартным выбором для механических изделий.
Модифицированный ксантогеном (TOSOH SKYPRENE E-20Благодаря контролю содержания дисульфида ксантогена, эти марки полимеров обеспечивают исключительную прочность на разрыв и превосходную технологичность при экструзии/каландрировании, часто в смеси с другими полимерами для оптимизации текучести компаунда.
Модифицированный серой (SKYPRENE R-22Полихлоропреновые цепи сополимеризуются с серой. Известны высокой прочностью на разрыв и превосходной адгезией к металлам, хотя обладают меньшей термической стабильностью по сравнению с меркаптановыми типами.
2. Разделение скорости кристаллизации и вязкости Муни.
Критически важным фактором, определяющим поведение каучука, является низкотемпературная кристаллизация — обратимый фазовый переход, при котором аморфные полимерные цепи выстраиваются в кристаллические домены, вызывая затвердевание каучука при отрицательных температурах (обычно около -10°C).
Как показано в матрице классификации Тосоха, SKYPRENE отображает продукты по двум параметрам: скорость кристаллизации (от быстрой к более медленной) и вязкость по Муни (ML (1+4) 100℃).
Быстрая кристаллизация: идеально подходит для контактных клеев. Быстрая кристаллизация обеспечивает мгновенную прочность в сыром виде и высокую когезионную прочность сразу после испарения растворителя.

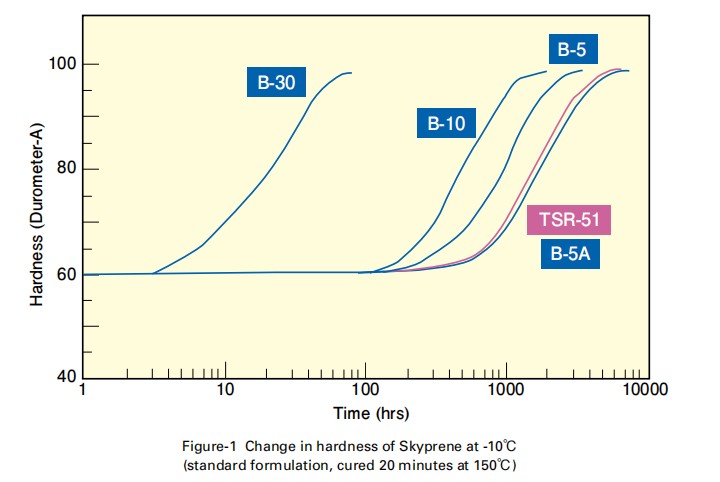

Замедленная кристаллизация / Устойчивость к кристаллизации: Введение структурных нарушений в процессе полимеризации препятствует выравниванию цепей. Как показано на кривой твердости при -10°C, обычные марки, такие как B-30, быстро затвердевают в течение 100 часов (достигая твердости по дюрометру А, близкой к 100), тогда как устойчивые к кристаллизации марки, такие как B-5 и TSR-51, сохраняют свою гибкость и базовую твердость даже после 1000–10000 часов.
3. Примеры из практики в промышленности
Пример 1: Защитные пыльники ШРУСов в условиях низких температур (динамическая усталость против закалки)
Задача: Один из производителей автомобилей в Северной Европе сообщил о преждевременном выходе из строя пыльников ШРУСов в зимний период. Детали сильно растрескались из-за низкотемпературного охрупчивания и динамической усталости.
Решение: Техническая команда заменила стандартный компаунд CR на SKYPRENE TSR-51 (высоковязкий, устойчивый к кристаллизации меркаптановый компаунд) в сочетании со специальными низкотемпературными пластификаторами. В отличие от B-30, который быстро теряет эластичность в зимних условиях, TSR-51 подавляет низкотемпературную кристаллизацию, что позволяет ботинку пройти изнурительную проверку 1 × 10.7 Динамические испытания на изгиб при температуре -30°C.
Пример 2: Высокоэффективные промышленные клеи (синергия с ПВБ, ПВА и ЭВА)
Задача: Производителю специализированных конструкционных клеев на основе растворителей требовалось найти баланс между высокой прочностью в сыром состоянии и длительным временем схватывания без преждевременного гелеобразования.
Решение: Выбрав в качестве полимерной основы SKYPRENE G-40S (быстрокристаллизующийся) и смешав его в микропропорциях с поливинилбутиралом (ПВБ) для повышения прочности и сополимером этиленвинилацетата (ЭВА) для регулирования времени схватывания, удалось добиться оптимизированной липкости. Кроме того, добавление биоцидных стабилизаторов, таких как ДБНПА (2-2 дибром-3-нитрилопропионамид) В аналогах на водной основе латекса CR обеспечивалась долговременная стабильность при хранении без влияния на сшивание полимеров.
Веб-сайт: www.elephchem.com
WhatsApp: (+)86 13851435272
Электронная почта: admin@elephchem.com
Поддерживается сеть IPv6
