Полихлоропреновый каучук (CR) широко известен как основополагающий полимер в высокоэффективных клеях сухого контакта благодаря своей исключительной начальной липкости, маслостойкости, огнестойкости и превосходной прочности склеивания. Однако выбор подходящего сорта CR требует точного баланса между скоростью кристаллизации, вязкостью по Муни, тиксотропией раствора и соответствием экологическим требованиям.

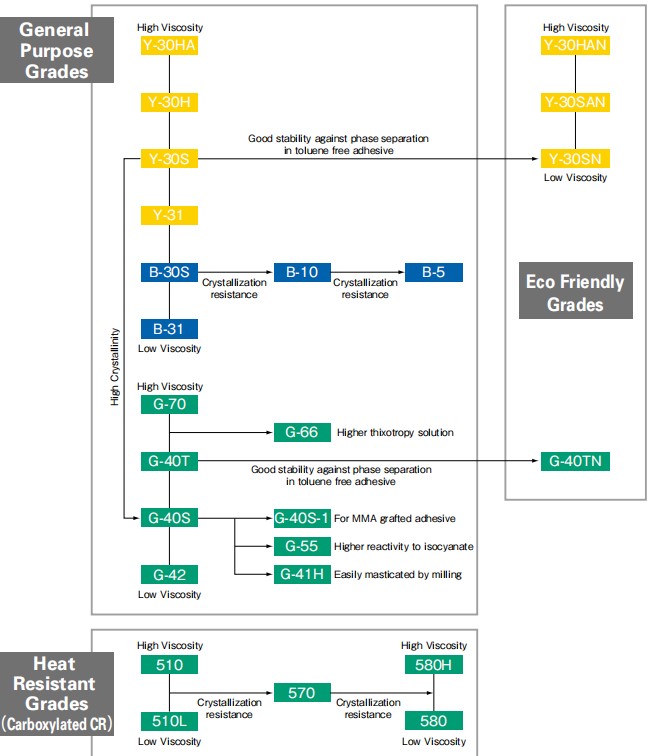

В этой статье серия клеев Skyprene разделена на три основные категории: общего назначения, термостойкие (карбоксилированные) и экологически чистые, что поможет разработчикам рецептур оптимизировать характеристики клея.
1. Марки общего назначения: баланс между скоростью кристаллизации и вязкостью.
Классификация сыпучих материалов общего назначения осуществляется в первую очередь по скорости кристаллизации и вязкости по Муни, которые напрямую определяют прочность в сыром состоянии, время схватывания (время сохранения липкости) и опрыскиваемость.
Быстрокристаллизующиеся марки (серия G)
Высокая начальная прочность и характеристики распыления: такие марки, как G-40S, G-40S-1, G-40T, G-70, G-41H, G-42, G-55 и G-66, обеспечивают быстрое наращивание прочности.
Распыление с низкой вязкостью: SKYPRENE G-42 Обладает более низкой вязкостью по Муни (36-48), что делает его идеальной основой для распыляемых составов.
Клеи G-40S-1, полученные методом прививки ММА, разработаны специально для склеивания мягкого ПВХ и синтетической кожи с минимальным окрашиванием раствора.
Улучшенное жевание: в G-41H используется система стабилизации тирамом, что облегчает жевание и обеспечивает превосходную устойчивость к расслоению фаз.
Сшивание и контроль реологии: G-55 проявляет более высокую реакционную способность по отношению к изоцианатам, в то время как G-66 обеспечивает более высокую тиксотропию и пониженную текучесть раствора для применения в качестве противоскользящего материала.
Средние степени кристаллизации (серия Y)
Универсальная обработка: Y-30S, Y-30H, Y-30HA и Y-31 обеспечивают сбалансированную скорость кристаллизации, что позволяет дольше сохранять липкость по сравнению с серией G, сохраняя при этом хорошую термостойкость.
Иерархия вязкости: от Y-31 (Mooney 90-110, низкая вязкость) до Y-30HA (высокая вязкость раствора до 1900-2600 мПа·с), эти марки позволяют разработчикам рецептур регулировать содержание твердых веществ и реологические свойства.
Стойкие к кристаллизации марки (серия B)
Продлённое время работы: SKYPRENE B-30SB-31, B-10 и B-5 демонстрируют медленную кристаллизацию или некристаллизующееся поведение.
Модификаторы сохранения липкости: B-5 и B-10 в основном используются в качестве модификаторов для смешивания, чтобы продлить время сохранения липкости быстрокристаллизующихся оснований без ущерба для максимальной гибкости.
2. Термостойкие марки: карбоксилированные полимеры CR.
Для применения в условиях высоких температур (например, в автомобильных интерьерах или конструкционных ламинатах, температура которых превышает 80℃) рекомендуются карбоксилированные марки - 510, 510L, 570, 580 и 580H.
| Оценка | Скорость кристаллизации | Вязкость Муни | Профиль производительности |
| 510 / 510 л | Быстрый | 48–60 / 35–47 | Быстрое достижение начальной прочности сцепления и превосходная термостойкость (80℃). |
| 570 | Середина | 42–64 | Эталонный термостойкий класс, обеспечивающий сбалансированное время работы и термостойкость. |
| 580 / 580H | Медленный | 35–47 / 57–77 | Более низкое содержание карбоксильных групп и более медленная кристаллизация; идеально подходит для расширенного диапазона параметров сборки. |
3. Экологически чистые сорта: отсутствие толуола, стабильность состава.
Для соблюдения экологических норм, предусматривающих сокращение использования ароматических растворителей (бензол, толуол, ксилол - BTX), разработчикам рецептур необходимо перейти к системам смешанных растворителей (например, Циклогексан, этилацетат(нормальный гексан, ацетон). Однако замена толуола часто приводит к расслоению фаз во время хранения.
Для решения этой проблемы были разработаны экологически чистые марки стали: Y-30SN, Y-30SAN, Y-30HAN и G-40TN.
Сравнение стабильности при хранении
Стандарт SKYPRENE Y-30S В растворителе без толуола: после 1 месяца хранения при 23℃ наблюдается четкое расслоение фаз.
Экологически чистый Y-30SN в растворителе без толуола: демонстрирует отсутствие расслоения фаз даже после 3 месяцев хранения при 23℃, сохраняя полную однородность раствора.
Сохранение прочности на отслаивание: Y-30SN обеспечивает эквивалентную или более высокую начальную прочность на отслаивание (99–171 Н/25 мм) и термостойкость (62 Н/25 мм при 80℃) по сравнению со стандартными системами, содержащими толуол.
Веб-сайт: www.elephchem.com
WhatsApp: (+)86 13851435272
Электронная почта: admin@elephchem.com
Поддерживается сеть IPv6
