Растворение и приготовление поливинилового спирта (ПВА).

В промышленных целях поливиниловый спирт (ПВС) обычно необходимо готовить в виде водного раствора для проявления его свойств. Однако из-за различий в марках ПВС, степени гидролиза и физической форме процесс растворения часто сталкивается с такими проблемами, как образование комков, пенообразование или неполное растворение. В данной статье, опираясь на профессиональный технический опыт, подробно рассматриваются принципы растворения, методы работы и технологии пеногашения ПВС.

1. Принципы растворения

Растворение поливинилового спирта (ПВС) представляет собой процесс набухания с последующим растворением, и его эффективность в значительной степени зависит от молекулярной структуры и физической формы:

• Факторы, определяющие растворимость: Растворимость ПВА в основном определяется степенью гидролиза, степенью полимеризации и формой.
• Влияние степени гидролиза: По мере уменьшения степени гидролиза температура растворения ПВА снижается, а его растворимость в воде увеличивается.

◊ Полностью гидролизованный тип: сильно зависит от температуры; ниже определенной температуры он не растворяется или лишь частично набухает.

◊ Частично гидролизованный тип: Хотя он легче растворяется, чрезмерно высокие температуры могут легко привести к пенообразованию и образованию комков.

• Влияние морфологии: Порошкообразный ПВА (20-100 меш) имеет большую площадь поверхности, поэтому время его растворения примерно вдвое меньше, чем у гранулированного ПВА.

2. Технические вопросы при приготовлении растворов ПВА

Для приготовления высококачественных растворов ПВА и во избежание загрязнения необходимо учитывать следующие параметры и настройки оборудования:

2.1 Выбор оборудования

Для проведения реакции следует использовать реакционный сосуд с мешалкой. Материал сосуда должен быть изготовлен из нержавеющей стали, эмали или железа с футеровкой из синтетической смолы, чтобы предотвратить загрязнение раствора ПВА ржавчиной и химической коррозией.

2.2 Регулировка скорости перемешивания

Скорость перемешивания необходимо точно отрегулировать в соответствии со спецификациями ПВА и типом мешалки:

• Двухлопастная спиральная мешалка: для полностью гидролизованных образцов рекомендуется скорость вращения 500-1000 об/мин; для частично гидролизованных — 100-300 об/мин.
• Мешалка с рамочным механизмом: рекомендуется скорость вращения 80-150 об/мин.
• Предупреждение о рисках: Слишком низкая скорость может легко привести к оседанию и слипанию ПВА; слишком высокая скорость может легко захватить воздух и образовать большое количество пены.

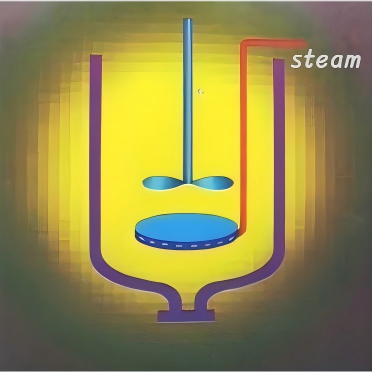

2.3 Метод нагрева

Рекомендуется прямой нагрев паром (давление 1-1,5 кг/см²), дополненный нагревом паром в рубашке для значительного сокращения времени. Прямой нагрев открытым пламенем строго запрещен во избежание пригорания на дне емкости.

2.4 Подходящая температура для приготовления раствора ПВА

3. Процедура растворения

Соблюдение научно обоснованной последовательности добавления материалов и повышения температуры может эффективно предотвратить образование комков:

• Этап подготовки: Добавьте в резервуар для растворения отмеренное количество воды комнатной температуры (рекомендуется приблизительно 30 °C).
• Добавление и диспергирование материала: Начните перемешивать (рекомендуется немного увеличить скорость) и медленно добавляйте ПВА. Чем медленнее добавление, тем лучше, чтобы предотвратить образование комков.
• Процедура для снятия набухания: Тщательно перемешайте и распределите в течение примерно 30 минут, чтобы ПВА полностью набух.
• Нагревание и растворение: Постепенно повышайте температуру до необходимого значения согласно таблице выше и поддерживайте ее, помешивая, в течение 1-2 часов. Для частично гидролизованных продуктов нагревание следует проводить медленно, чтобы предотвратить пенообразование и перелив.
• Контроль качества продукта: После получения полностью прозрачного раствора, перед использованием отфильтруйте его от примесей.

4. Принцип пенообразования и методы пеногашения

Пенообразование является наиболее распространенным фактором, препятствующим растворению ПВА, особенно часто это происходит в продуктах со средней и частичной гидролизацией.

4.1 Механизм пенообразования

• Выделение воздуха: ПВА — пористое вещество, поры которого содержат воздух и летучие вещества, такие как метанол и сложные эфиры, остающиеся после производства.
• Структурные различия: Частично гидролизованный ПВА имеет более крупные пространственные пустоты, чем полностью гидролизованный ПВА. После поглощения воды он высвобождает воздух из пор, образуя пену.
• Поверхностная активность: Частично гидролизованные водные растворы обладают более высокой поверхностной активностью, что снижает межфазное натяжение газ-жидкость, а также имеют определенную вязкость, повышая механическую прочность жидкой пленки, что затрудняет исчезновение пены.

4.2 Методы пеногашения

• Метод физического погружения: перед растворением ПВА следует замочить и набухнуть в холодной воде, чтобы предварительно выпустить воздух из пор, а затем постепенно повышать температуру. Это позволяет эффективно подавить образование пены.
• Метод прерывистого режима работы: При появлении пены немедленно выключите подачу пара и приостановите или уменьшите скорость перемешивания. После исчезновения пены постепенно увеличивайте температуру и скорость перемешивания. Повторение этой процедуры 2-3 раза может значительно уменьшить пенообразование.
• Метод химического пеногашения: При необходимости можно добавить 0,01-0,05% (по весу раствора) пеногасителя, например, н-октанола, трибутилфосфата или полиэфирных пеногасителей.

Веб-сайт: www.elephchem.com

WhatsApp: (+)86 13851435272

Электронная почта: admin@elephchem.com
