Ламинированное стекло PVB, EVA, SGP и TPU: сравнение и руководство для современной архитектуры.

В современной высокоэффективной архитектуре многослойное стекло служит не только основным прозрачным элементом, но и важнейшим несущим конструктивным элементом. Механическая целостность, долговечность и оптические характеристики многослойного безопасного стекла в значительной степени зависят от вязкоупругих и адгезионных свойств полимерного промежуточного слоя, расположенного между слоями стекла.

В то время как поливинилбутираль (ПВБ), Этиленвинилацетат (ЭВА) и SentryGlas Plus (SGP) остаются основными промышленными материалами, в то время как термопластичный полиуретан (ТПУ) все больше укрепляет свои позиции в области высокоэффективных систем безопасности и склеивания гибридных материалов. В данном техническом анализе оцениваются эти четыре ведущих промежуточных слоя с точки зрения реологических характеристик, реакции после разрушения, устойчивости к влаге/УФ-излучению и конкретных применений в архитектурном проектировании.

1. Промежуточные слои из ПВБ

Поливинилбутираль (ПВБ) представляет собой смолу, синтезированную из поливиниловый спирт (ПВА)) и бутиральдегид с добавлением пластификаторов. Он доминирует на рынках автомобильных лобовых стекол и стандартного архитектурного остекления благодаря своей экономичности, высокой эластичности и высокой ударопрочности.

• Механическое и динамическое поведение: ПВБ обладает высоким удлинением при разрыве (~300%) и превосходной амортизацией. Однако его низкий модуль сдвига (G ≈ 0,6–1,0 МПа при комнатной температуре под длительными нагрузками) означает, что слои действуют независимо, а не как полностью композитный ламинарный блок под воздействием постоянных статических сил.
• Экологическая уязвимость: ПВБ по своей природе гидрофилен. Длительное воздействие высокой относительной влажности или свободной воды вдоль открытых краев стекла приводит к проникновению влаги, вымыванию пластификатора и расслоению краев. Кроме того, стандартный ПВБ обладает умеренной устойчивостью к УФ-излучению, при этом индекс пожелтения (ИП) постепенно увеличивается под воздействием интенсивного солнечного излучения (ИП ~ 6–12).

2. Прослойки из ЭВА

Этиленвинилацетат (ЭВА) Это термореактивная (или высоковязкая термопластичная) полимерная сетка. Ее технологические особенности заключаются в том, что она подвергается сшиванию в процессе ламинирования под вакуумом без необходимости использования автоклава высокого давления.

• Реология и совместимость материалов: При температурах обработки (~110–120 °C) ЭВА обладает высокой текучестью в расплаве. Это позволяет ему обтекать встроенные декоративные подложки, не содержащие стекла, такие как тканевая сетка, металлическая проволока, ПЭТ-пленки для солнечных батарей или печатные бумажные вставки, без образования пузырьков.
• Гидрофобные свойства по отношению к влаге и ограничения, связанные с ультрафиолетовым излучением: Благодаря своей неполярной структуре и химической сшивке, ЭВА обладает исключительно низким коэффициентом паропроницаемости (WVTR), что предотвращает расслоение по краям даже во влажных помещениях или полуоткрытых зонах. Однако нестабилизированный ЭВА демонстрирует низкую долговременную термоокислительную и фотолитическую стойкость, что делает его склонным к пожелтению, охрупчиванию и механической усталости под воздействием прямого непрерывного УФ-излучения.

3. Промежуточные слои SGP (SentryGlas)

SGP — это ионопластный полимерный промежуточный слой, состоящий из этилена/метакриловая кислота Сополимеры, сшитые ионами металлов натрия или цинка. Разработанные специально для высоконагруженных конструкционных стекол, они переосмысливают стандарты безопасности архитектурного стекла.

• Структурная механика и взаимодействие: SGP обладает модулем сдвига примерно в 50 раз большим (G > 100 МПа при 20°C) и пределом прочности на растяжение в 5 раз выше (~30–45 МПа), чем обычный PVB. Эта исключительная жесткость позволяет многослойным конструкциям действовать как полностью связанная композитная балка, существенно снижая прогиб и напряжение под изгибающими нагрузками.
• Структурная целостность после разрушения: В отличие от ПВБ, который размягчается и провисает при разрушении стекла, SGP остается жестким. Когда оба слоя стекла разрушаются, мембрана SGP сохраняет свою несущую способность после разрушения, предотвращая обрушение и сохраняя структурную барьерную функцию при динамической ветровой нагрузке или ударе человека.
• Оптическая четкость и устойчивость к атмосферным воздействиям: SGP не содержит пластификаторов и имеет чрезвычайно низкий индекс пожелтения (YI). < 1.5). Он обладает устойчивостью к расслоению по краям при воздействии воды, солевых брызг и прямого атмосферного воздействия.

4. Прослойки из ТПУ

Термопластичные полиуретановые (ТПУ) промежуточные слои состоят из чередующихся жестких (изоцианат/удлинитель цепи) и мягких (полиол) полимерных сегментов. Эта уникальная микрофазно-разделенная блочная структура обеспечивает исключительный баланс эластичности, прочности на разрыв и адгезии к различным подложкам.

• Адгезия к подложке и гибридные ламинаты: Термопластичный полиуретан (ТПУ) образует исключительно прочные химические связи с некремниевыми подложками, в частности с поликарбонатом (ПК) и акрилом (ПММА). В баллистическом и взрывостойком остеклении ТПУ служит основным клеевым слоем между твердыми слоями стекла и ударопрочными гибкими панелями из поликарбоната, не вызывая растрескивания под напряжением или химической реакции.
• Температурная стабильность и рассеивание ударных нагрузок: Полиуретан (TPU) сохраняет упругое рассеивание энергии удара в широком диапазоне рабочих температур (от -40°C до +80°C). В отличие от поливинилбутирата (PVB), который затвердевает и теряет ударопрочность при низких температурах, TPU остается пластичным, что делает его идеальным промежуточным слоем для экстремальных атмосферных условий и применения в бронированной технике.

5. Комплексное инженерное сравнение

6. Применение и выбор промежуточного слоя

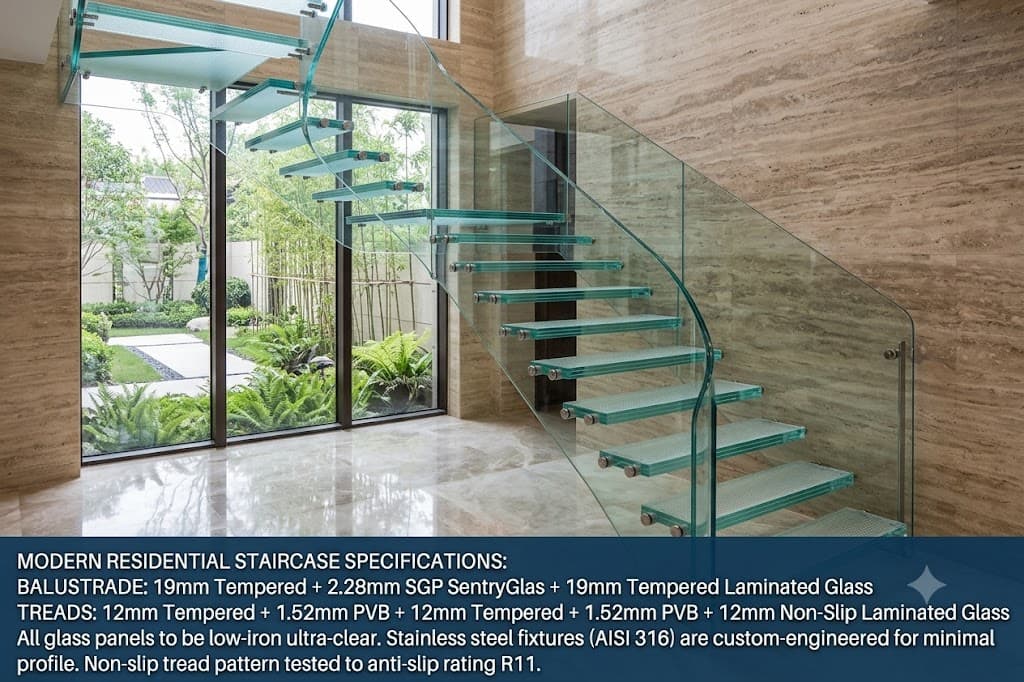

• Используйте SGP в качестве строительного материала для конструкций, где стекло выступает в качестве несущего элемента или защитного барьера: стеклянные перила с открытыми краями, стеклянные лестницы, консольные перекрытия, остекление, устойчивое к ураганам, и потолочные световые люки.
• Для экстремальных условий безопасности, требующих многокомпонентного ламинирования, следует использовать ТПУ: прозрачную броню, пуленепробиваемое стекло в сочетании с поликарбонатом (ПК), взрывозащищенные окна и низкотемпературное аэрокосмическое/судовое остекление.

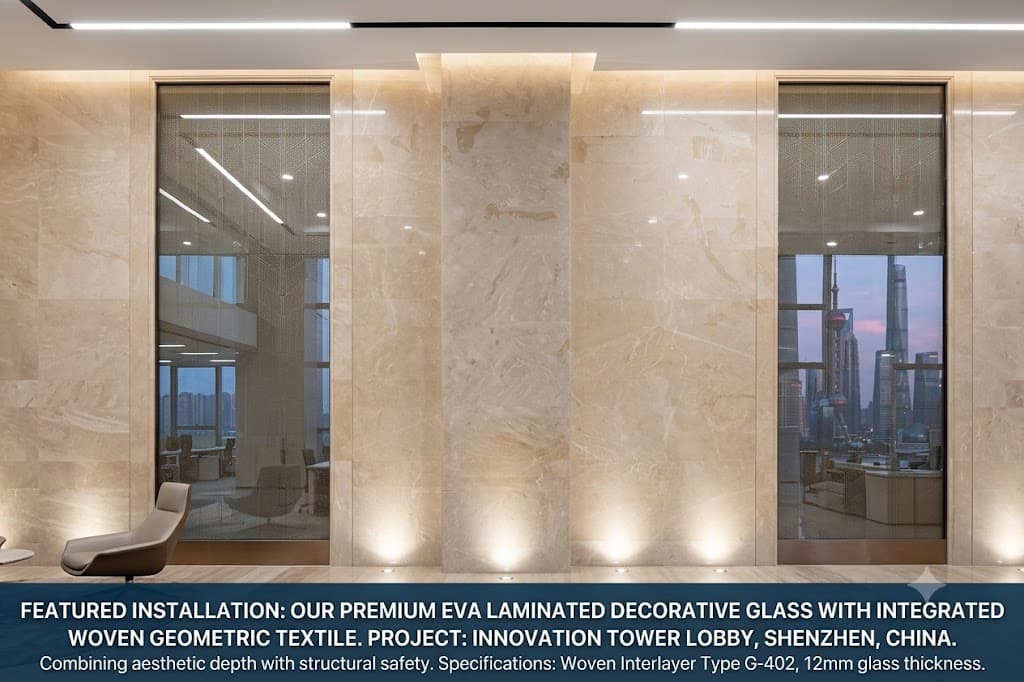

• Для дизайна интерьеров следует использовать EVA, декоративные ламинаты с инкапсулированными органическими или металлическими вставками, а также интеллектуальное переключаемое PDLC-стекло с защитой от посторонних взглядов, изготовленное с помощью вакуумной формовки.
• Для обычных архитектурных окон, внутренних перегородок, не подверженных воздействию внешней среды, и стандартных двухкамерных навесных стен с непрерывным уплотнением кромок следует выбирать ПВБ в качестве экономичного варианта по умолчанию.
