Влияние вязкости Муни на технологические характеристики каучука: сравнительный анализ CR121 и DCR213.

1. Что такое вязкость Муни для резины?

Вязкость по Муни, по сути, отражает степень полимеризации и молекулярную массу синтетического каучука. Она служит индикатором качества технологических характеристик каучука, а также величины и диапазона распределения его молекулярной массы. Значения вязкости по Муни тесно коррелируют с пластичностью: высокое значение вязкости, которое в первую очередь влияет на технологические характеристики сырого и синтетического каучука, указывает на высокую молекулярную массу и плохую пластичность; наоборот, низкое значение вязкости указывает на низкую молекулярную массу и хорошую пластичность. Если вязкость по Муни чрезмерно высока, каучук становится труднообрабатываемым; если она слишком низка, полученный вулканизированный продукт будет обладать низкой прочностью на разрыв, и его общие характеристики могут не соответствовать требуемым спецификациям. Разумный контроль вязкости по Муни облегчает различные технологические операции, такие как смешивание, каландрирование, экструзия, литье под давлением и компрессионное формование, тем самым позволяя вулканизированному каучуку достичь превосходных физических и механических свойств.

2. Что такое метод вязкости Муни?

Метод вязкости Муни использует вискозиметр Муни для определения пластичности резиновой смеси. Основной принцип тестирования заключается в измерении сопротивления сдвигу, оказываемого образцом на вращающийся ротор при определенных условиях температуры, времени и давления; затем величина пластичности смеси количественно определяется на основе величины результирующего крутящего момента. Вязкость Муни отражает вязкость смеси в определенных условиях и служит прямым показателем для оценки ее реологических свойств. Однако, поскольку этот метод предполагает относительно низкую скорость испытания и низкую скорость сдвига, он может точно отражать реологическое поведение смеси только в условиях низкой скорости сдвига. Если скорость вращения ротора увеличивается во время испытания, результаты будут более точно соответствовать реологическому поведению, наблюдаемому в реальных промышленных технологических процессах.

Метод вязкости Муни предлагает быстрый и простой способ оценки пластичности резиновых смесей, не требующий предварительной подготовки стандартных образцов. Кроме того, этот метод позволяет легко определить «время подгорания» смеси, что обеспечивает своевременную оценку безопасности смеси в процессе обработки. Следовательно, концепция вязкости Муни находит широкое применение как в научных исследованиях, так и в промышленном производстве.

3.Полихлоропреновый каучук CR121 противПолихлоропреновый каучукDCR213

Неопреновый хлоропреновый каучук CR121Высокая прочность, высокая вязкость

CR121 — это модифицированный серой хлоропреновый каучук, характеризующийся превосходными физическими и механическими свойствами.

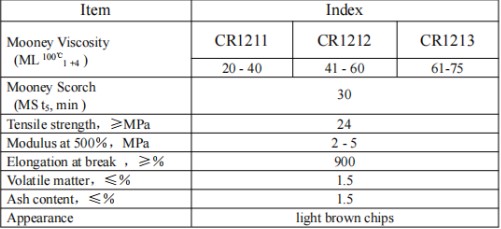

• Классификация вязкости: CR121 предлагает подробную систему классификации вязкости, от CR1211 (20–40) до CR1213 (61–75).
• Стратегия обработки: При использовании CR1213 — из-за его высокой вязкости по Муни (до 75) — компаундирование генерирует значительное количество тепла, выделяемого при сдвиге, и предъявляет высокие требования к мощности технологического оборудования. Однако, учитывая его предел прочности на растяжение ≥24 МПа, он идеально подходит для производства высокопрочных изделий, таких как оболочки кабелей для горнодобывающей промышленности и синхронные ремни.
• Безопасность от пригорания: Время пригорания для CR121 составляет ≥30 минут. Это означает, что, несмотря на потенциально высокую вязкость и сложность обработки, он обеспечивает превосходную безопасность эксплуатации при повышенных температурах и обладает высокой устойчивостью к «преждевременному отверждению» (пригоранию) вне формы.

DCR213: Высокая текучесть, устойчивость к кристаллизации.

DCR213 — это устойчивый к кристаллизации хлоропреновый каучук, предназначенный в первую очередь для использования в уплотнениях и виброгасящих прокладках, рассчитанных на экстремально низкие температуры в регионах с низким уровнем шума.

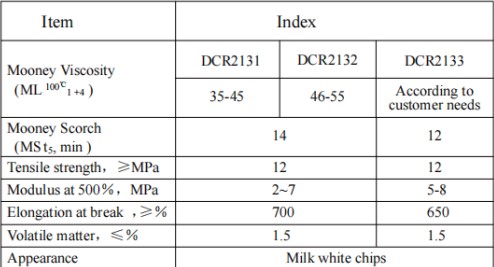

• Классификация вязкости: Полихлоропреновый каучук DCR2131 (35–45) и Полихлоропреновый каучук DCR2132 (46–55).
• Стратегия обработки: По сравнению с CR121, вязкость по Муни у DCR213 обычно находится в диапазоне от средней до низкой. Это обеспечивает превосходные характеристики заполнения формы, что делает его хорошо подходящим для производства сложных уплотнительных лент с индивидуальным профилем.
• Компромисс в прочности на растяжение: как показывают теоретические принципы, более низкая вязкость по Муни обычно коррелирует с более низкой механической прочностью. Прочность на растяжение DCR213 составляет ≥12 МПа — примерно вдвое меньше, чем у CR121. Это представляет собой преднамеренный баланс, достигнутый для обеспечения превосходной эластичности при низких температурах и текучести при обработке.
• Риск пригорания: следует отметить, что время пригорания относительно короткое, всего от 12 до 14 минут. Хотя низкая вязкость облегчает обработку, она приводит к сужению технологического диапазона, что требует строгого контроля температуры компаундирования.

Веб-сайт: www.elephchem.com

WhatsApp: (+)86 13851435272

Электронная почта: admin@elephchem.com
