Анализ структуры и производительности S-LEC B и S-LEC K

Высокоэффективные смолы занимают уникальное положение в ландшафте современных промышленных материалов благодаря своим превосходным комплексным свойствам. Среди множества аналогичных продуктов поливинилбутиральные смолы S-LEC B и S-LEC KБлагодаря своим уникальным и гибким химическим структурам они стали ключевыми решениями в различных областях: от производства высокоточной электроники до специальных покрытий.

Материал S-LEC B был впервые представлен в 1930-х годах и первоначально использовался в промышленности в качестве межслойной плёнки для защитного стекла, завоевав себе место среди высокоэффективных полимеров. S-LEC K, функциональное расширение этой серии, ориентировано на области применения с высокими требованиями к термостойкости благодаря высокой температуре стеклования (Tg). Хотя обе серии совместно именуются серией S-LEC B/K, различия в их эксплуатационных характеристиках обусловлены сложной химической структурой.

1. Основная химическая структура: источник эффективности

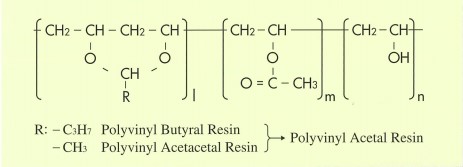

Как S-LEC B, так и S-LEC K получены из поливинилового спирта (ПВС). Они получаются путём взаимодействия ПВС со определёнными альдегидами в реакции, называемой ацетализацией. Из-за ограничений, связанных с производственным процессом, реакция ацетализации не может быть завершена полностью, в результате чего в конечной молекулярной цепи смолы сохраняются три ключевые структурные единицы, которые в совокупности определяют свойства конечного продукта:

♠Ацетальное звено: Это основная функциональная единица смолы, придающая материалу гидрофобность и гибкость. Принципиальное различие между S-LEC B и S-LEC K заключается в боковой цепи (R-группе) этой единицы:

• S-LEC B: Альдегидная группа R, используемая при ацетализации, — это -CH2CH2CH3. Более длинная боковая цепь обеспечивает S-LEC B превосходную гибкость и растворимость в неполярных растворителях.
• S-LEC K: Альдегидная группа R, используемая при ацетализации, — это -CH3. Более короткая боковая цепь обеспечивает более плотную упаковку молекулярных цепей, что обеспечивает S-LEC K более высокую температуру стеклования (Tg) и лучшую термическую стабильность.

♣Гидроксильная группа (ОН):Эта единица относится к той части поливинилового спирта, которая не прореагировала и остаётся в молекуле смолы в определённом соотношении. Гидроксильная группа обеспечивает смоле хорошую адгезию, особенно к полярным поверхностям, таким как металлы и стекло, и позволяет ей притягивать воду. Что ещё важнее, эта гидроксильная группа позволяет смоле образовывать поперечные связи со смолами, затвердевающими при нагревании, такими как эпоксидные смолы и изоцианаты. Такое затвердевание расширяет область применения смолы.

♣Ацетильное звено: Эти следовые количества сохраняются из-за неполного распада в процессе производства ПВС.

Пропорции этих трех звеньев в молекулярной цепи, точно контролируемые в процессе производства, составляют широкий спектр марок смол серии S-LEC B/K.

2. Регулирование производительности: точный баланс влияющих факторов

Физические и химические свойства этой серии смол не фиксированы, а точно регулируются следующими тремя основными факторами:

2.1 Единство противоположностей и содержание гидроксилов

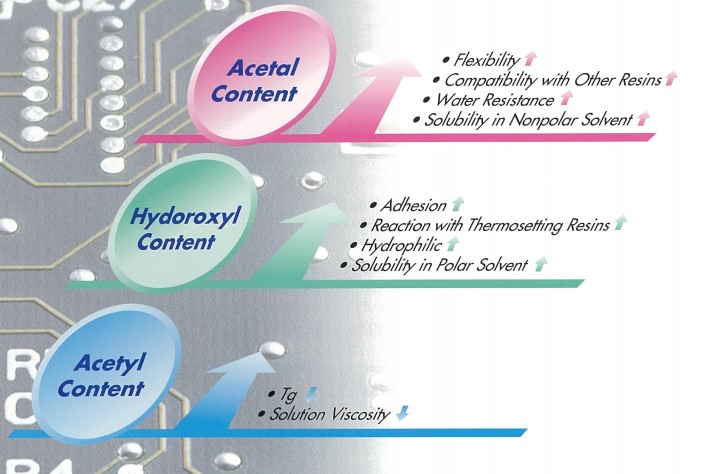

Содержание ацеталей и гидроксилов в молекулярной структуре обычно находится в обратной зависимости, и их баланс напрямую определяет ключевые свойства смолы:

• Гибкость и водостойкость: Чем выше содержание ацеталя, тем более выражены неполярные характеристики смолы, тем лучше гибкость, водостойкость и совместимость с неполярными смолами.
• Адгезия и реактивность: Количество присутствующих гидроксильных групп сильно влияет на адгезию смолы, особенно при необходимости полярной адсорбции. Кроме того, содержание гидроксильных групп влияет на реакцию смолы с термореактивными смолами и на её растворимость в полярных растворителях.

2.2 Решающая роль молекулярной массы в эффективности применения

Молекулярная масса (степень полимеризации) смолы напрямую влияет на следующие важнейшие характеристики ее применения:

• Прочность пленки: Чем выше молекулярная масса, тем прочнее пленка или покрытие, изготовленное из смолы.
• Вязкость раствора: Молекулярная масса является основным фактором, влияющим на вязкость раствора. При заданном содержании твердых веществ марки с более высокой молекулярной массой обеспечивают более высокую вязкость раствора, что делает их пригодными для загущения или применения в условиях высокой вязкости.
• Адгезия: Молекулярная масса также существенно влияет на конечную прочность адгезии.

Серия S-LEC B/K предлагает широкий диапазон молекулярной массы — примерно от 14 000 до 130 000. Инженеры могут выбирать материалы с учетом необходимой вязкости, прочности и гибкости, выбирая различное содержание ацеталя.

2.3 Термодинамические свойства: Tg и термостойкость, стабильность

Температура стеклования (Tg) является основным показателем термостойкости материала. Эта серия смол охватывает диапазон Tg от 59°C до 110°C, что позволяет использовать их в самых разных областях: от низкотемпературных, требующих высокой гибкости, до высокотемпературных, требующих высокой стабильности:

• Преимущества S-LEC K: Ацетальовые смолы S-LEC K, такие как S-LEC K KS-1, S-LEC K KS-5, и S-LEC K KS-10, как правило, демонстрируют самую высокую температуру стеклования (Tg), достигающую 110 °C. Это делает их пригодными для применений, где требуется высокая термостойкость и высокая температура размягчения — некоторые типы могут достигать 200 °C. Примерами служат склеивание печатных плат и изготовление сложных электронных компонентов.
• Преимущества S-LEC B: Ацетальныe смолы S-LEC B, имеющие более низкие температуры стеклования, обеспечивают хорошую ударопрочность при низких температурах и повышенную гибкость.

3. Функциональное расширение: реакция сшивания и термореактивный потенциал

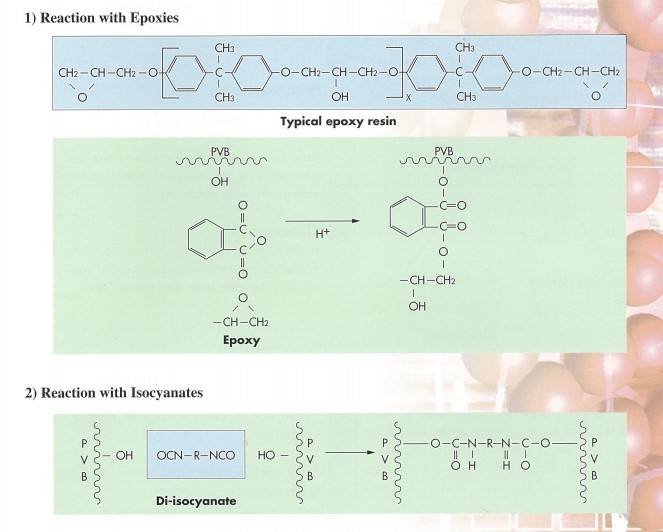

Серия S-LEC B/K не ограничивается применением в качестве термопластичного материала. Благодаря наличию большого количества гидроксильных групп, это вещество может сшиваться и отверждаться при смешивании с различными термореактивными смолами, такими как фенольные, эпоксидные или изоцианатные. Эта способность к сшиванию является существенным преимуществом в промышленном применении, позволяя инженерам сочетать превосходную прочность, адгезию и гибкость термопластичных смол с высокой термостойкостью, химической стойкостью и механической прочностью термореактивных смол благодаря разработке рецептур. В результате получаются композиционные материалы с высокими эксплуатационными характеристиками, превосходящими ограничения, присущие отдельным смолам. Например, этот процесс сшивания и отверждения играет ключевую роль в достижении требуемых характеристик высококачественных покрытий и клеев.

Смолы S-LEC B и S-LEC K — важные типы высокопроизводительных полимеров. Эти смолы ценятся за возможность регулирования их свойств, таких как гибкость и адгезия. Это достигается за счёт тщательного управления ацетальными боковыми цепями (с помощью масляного или ацетальдегида) и содержанием гидроксильных групп в смоле. Такой тщательный контроль молекулярной структуры гарантирует, что S-LEC B/K сможет постоянно предлагать высокопроизводительные решения для различных ключевых отраслей промышленности, включая электронику, автомобилестроение, производство покрытий и клеев.

Веб-сайт: www.elephchem.com

Вотсап: (+)86 13851435272

Электронная почта: admin@elephchem.com
