Хлоропреновый клей популярен в обувной промышленности благодаря своей высокой прочности. Среди них наиболее широко используется привитой хлоропреновый клей. По мере развития обувных материалов в сторону более светлых тонов, требования к цвету клея становятся все более строгими. В настоящее время клей SN24 изначально светлый, но довольно быстро желтеет после некоторого времени хранения, особенно под воздействием солнца. После приготовления хлоропренового клея возникает проблема пожелтения, которая приводит к двум проблемам: во-первых, это влияет на внешний вид обуви. Для светлой обуви, такой как спортивная и дорожная обувь, эта проблема более выражена; во-вторых, потемнение цвета является проявлением старения полимера, что приводит к ухудшению адгезионных свойств клея. Поэтому, чтобы улучшить внешний вид обуви и гарантировать, что она не пожелтеет во время носки, следует использовать клей, устойчивый к пожелтению.
1. Экспериментальные материалы
Латекс хлоропренового каучука: Хлоропреновый каучук SN-242, Sana Synthetic Rubber Co., Ltd.; толуол, метилметакрилат, бутанон, BPO, СКАЙПРЕН G-40S; Denka A90 Хлоропреновый каучук
2. Результаты испытаний производительности
2.1 Сравнение клеевых растворов

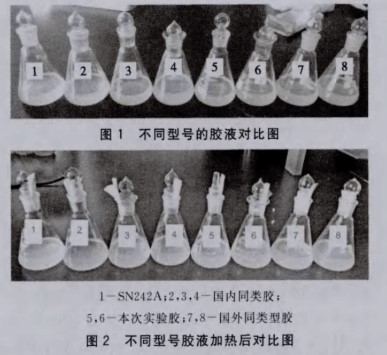

Различные типы сухого клея, полученные в барабане, были растворены в толуоле для получения сравнительной таблицы растворов клея на рисунке 1, а сравнительная таблица различных типов растворов клея после нагревания представлена на рисунке 2.
Как видно из рисунка 1, цвет клеевого раствора в этом эксперименте не сильно отличается от цвета аналогичного клеевого раствора отечественного и зарубежного производства. После добавления BPO и MMA и тщательного встряхивания цвет изменится. После испытания SN242A пожелтел. Образцы отечественной резины № 2 и № 3 также пожелтели. Остальные образцы немного потемнели, но наша тестовая резина всё ещё была светлее отечественной резины № 4. Её цвет был близок к цвету образцов № 7 и № 8. После 20 минут выдержки в печи при температуре 90 °C образцы резины № 1, 2, 3 и 5 пожелтели. Образцы № 4, 6, 7 и 8 стали светлее. Через час цвета изменились таким же образом, но всё было темнее, чем через 20 минут. Как видно на рисунках 1 и 2, после растворения этой тестовой резины в толуоле и нагревания с инициатором она выглядела немного белее, чем аналогичные отечественные клеи. Она выглядела примерно так же, как и аналогичные зарубежные клеи.
2.2 Сравнение прививок

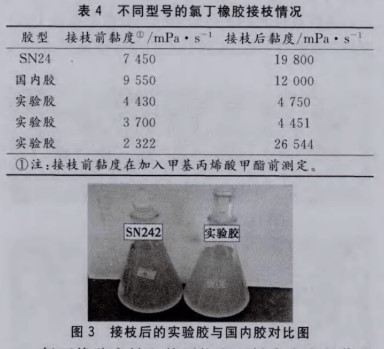

Согласно формуле прививки, были добавлены 0,1 части BPO и 50 частей метилметакрилата, и проведена прививка различных типов хлоропренового каучука. Вязкость раствора до и после прививки измерялась, как показано в таблице 4. Сравнение экспериментального клея и клея отечественного производства после прививки показано на рисунке 3.
На рисунке 3 представлено сравнение нашего экспериментального клея с клеем отечественного производства после прививки. Под воздействием свободных радикалов ненасыщенные двойные связи в основной цепи хлоропренового каучука превращают мономер ММА в свободный радикал. Этот мономер затем прививается и сополимеризуется с CR посредством реакции передачи цепи, образуя сложный привитой сополимер. Этот процесс приводит к асимметрии и полярности клеевой структуры, улучшая адгезию.
Судя по данным, представленным в таблице 5, наш экспериментальный клей демонстрирует высокую скорость прививки, близкую к 100%. Это решает проблему низкой скорости прививки, наблюдаемую у SN242 из-за остаточных терминаторов. Кроме того, он устраняет проблему образования красного клея в процессе прививки. На рисунке 3 представлена сравнительная диаграмма раствора привитого клея после нескольких дней пребывания на солнце. Цвет экспериментального клея значительно светлее, чем у SN242.

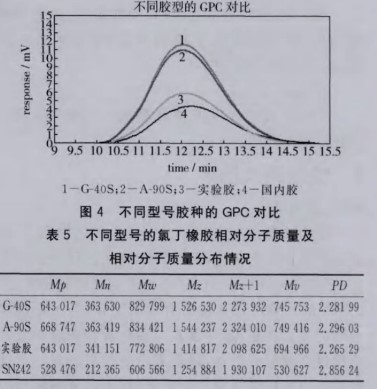

2.3 Сравнение ГПХ
Согласно рисунку 4 и таблице 5, относительная молекулярная масса и относительное молекулярно-массовое распределение экспериментального клея не сильно отличаются от таковых зарубежного клея. Средняя относительная молекулярная масса составляет около 350 000, а относительное молекулярно-массовое распределение составляет менее 2,3, что превышает относительную молекулярную массу отечественного привитого клея. Относительное молекулярно-массовое распределение узкое, а молекулярное строение цепи более равномерное.

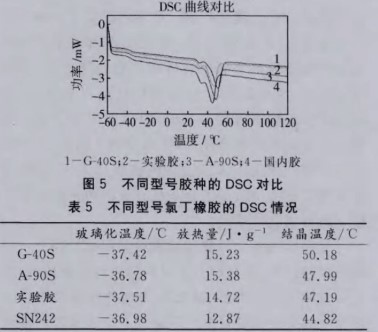

2.4 Сравнение ДСК
Судя по данным, представленным на рисунке 5 и в таблице 5, температура стеклования экспериментального клея близка к температурам стеклования как отечественных, так и зарубежных клеев. Температура кристаллизации экспериментального клея, которая выше, чем у отечественного, практически такая же, как у зарубежного.
3 Заключение
Разработанный в данной работе хлоропреновый каучуковый клей обладает превосходной стойкостью к пожелтению и стабильной прививочной способностью. Методами ДСК и ГПХ был получен привитой хлоропреновый каучук с равномерной относительной молекулярной массой и высокой регулярностью, характеристики которого сопоставимы с характеристиками аналогичного импортного каучука.
Веб-сайт: www.elephchem.com
Вотсап: (+)86 13851435272
Электронная почта: admin@elephchem.com
