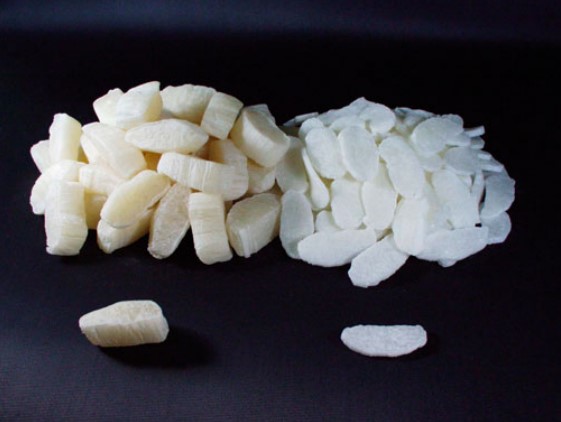

Хлоропреновый каучук (ХПК, обычно называемый неопреном) широко используется в сложных промышленных областях благодаря сбалансированному сочетанию прочности на разрыв, маслостойкости, термостойкости и атмосферостойкости. Однако выбор оптимального сорта ХПК требует согласования типов химической модификации и вязкости исходного полимера с методами обработки и требованиями к устойчивости к низким температурам.
1. Классы общего назначения
Полимеры Skyprene общего назначения представляют собой модифицированные меркаптаном полимеры, обладающие превосходной механической прочностью, масло- и атмосферостойкостью, а также динамической упругостью.
SKYPRENE B-30 (Стандартный базовый уровень):
Обладает средней вязкостью по Муни (мл).1+4 При температуре 100℃ = 49°C материал B-30 обладает сбалансированными физическими свойствами (предел прочности на растяжение Ta = 23,1 МПа, относительное удлинение E).a = 390%) и обладает хорошей стабильностью при хранении. Идеально подходит для литых деталей, ремней и промышленных шлангов.
SKYPRENE B-31 (низкая вязкость, высокая текучесть):
Вариант с низкой вязкостью (ML)1+4 = 42) B-30. Более низкая вязкость по Муни снижает тепловыделение, выделяемое при трении во время смешивания в мельнице, улучшая стабильность размеров и скорость обработки при экструзии, литье под давлением и высокоскоростном каландрировании.
SKYPRENE Y-30S и Y-31 (высокая вязкость и сверхвысокое содержание наполнителя):
Сплав Y-30S обладает исключительно высокой вязкостью по Муни (мл).1+4 = 127). Это позволяет компаундировать с высокими объемными долями технического углерода/наполнителей и технологических масел без ущерба для прочности на разрыв (23,8 МПа), что значительно снижает затраты на рецептуру. Y-31 (ML)1+4 = 100) обеспечивает улучшенную технологичность и текучесть по сравнению с Y-30S, что делает оба сорта лучшим выбором для высокопрочных промышленных клеев на основе растворителей.
SKYPRENE P-90 (ксантоген-модифицированный):
Модифицированный ксантогенами сорт обеспечивает повышенный модуль упругости и более высокую прочность на растяжение (26,0 МПа). Скорость его кристаллизации немного выше, чем у сорта B-30, что позволяет быстро наращивать прочность в сыром состоянии для динамических применений с высокими нагрузками.
2. Стойкие к кристаллизации марки
При отрицательных рабочих температурах стандартные полимеры, устойчивые к кристаллизации, склонны к молекулярной ориентации (кристаллизации), что приводит к физическому затвердению и потере эластичности. В полимерных марках, устойчивых к кристаллизации, в полимерную цепь вносятся структурные нарушения для подавления роста кристаллов.
SKYPRENE B-5 & B-5A (Устойчивость к экстремальным холодам):
Сплавы B-5 и B-5A обладают превосходной устойчивостью к кристаллизации. Сплав B-5A демонстрирует наименьшую остаточную деформацию при -10℃ (7%, по сравнению с 36% для B-30), что обеспечивает нулевое затвердевание и оптимальное давление герметизации в условиях эксплуатации при отрицательных температурах.
SKYPRENE B-10, B-10H, B-11, B-12 (градуированное сопротивление):
По показателю кристаллизации он находится между B-30 и B-5. Производители компаундов могут выбирать определенные значения вязкости по Муни в диапазоне от B-12 (ML = 39) для облегчения формования, B-10/B-11 (ML = 46-52) для стандартной обработки до B-10H (ML = 70) для высокой структурной прочности в сыром виде.
SKYPRENE B-25 (высокая эластичность):
Обладает сбалансированным сочетанием средней стойкости к кристаллизации и превосходного удлинения при растяжении (410%), идеально подходит для гибких уплотнительных элементов, сильфонов и уплотнений, работающих в холодном климате.
3. Марки для литья под давлением
Автоматизированное литье резины под давлением требует минимального загрязнения пресс-формы, отсутствия преждевременного пригорания в горячих каналах, быстрого заполнения пресс-формы и плавного извлечения детали из формы.
Низкая склонность к окрашиванию плесенью и высокая текучесть:
SKYPRENE TSR-41TSR-42, TSR-44: Варианты с низкой вязкостью по Муни (ML)1+4 ( = 44-48) разработаны для тонкостенных или многогнездных литьевых форм. Они предотвращают преждевременную вулканизацию, обеспечивая максимальную скорость заполнения полостей и значительно сокращая время простоя на очистку формы.
Повышенная безопасность от возгорания и динамическая устойчивость:
SKYPRENE TSR-44: Обеспечивает увеличенное время обжига, как у ракет Mooney (t)5 = 10,6 мин), что позволяет увеличить время пребывания в инжекционных цилиндрах без термической деградации или предварительного отверждения.
4. Марки экструзии
Для изготовления экструдированных профильных уплотнений, непрерывных резиновых шлангов, оболочек кабелей и губчатых профилей требуется высокая прочность в сыром состоянии, чтобы предотвратить деформацию поперечного сечения перед вулканизацией.
SKYPRENE Y-20E и E-33 (высокая текучесть и качество поверхности):
Сталь Y-20E обеспечивает максимальную текучесть при экструзии и часто смешивается с B-10 или B-30 для точной настройки скорости экструзии. Сталь E-33 — это модифицированная ксантогенами экструзионная сталь, обеспечивающая превосходную каландрируемость и экструдируемость в сочетании с высокой прочностью на разрыв (22,6 МПа).
SKYPRENE E-20, E-20H, 630, 640 (Устойчивость к разрушению и контроль вязкости):
Марки E-20 (ML = 47) и E-20H (ML = 62) обладают улучшенной устойчивостью к холодной кристаллизации. Марка 630 использует сверхвысокую вязкость по Муни (ML = 110) для обеспечения максимальной устойчивости к деформации размеров при непрерывной вулканизации паром/горячим воздухом. Марка 640 (ML = 81) представляет собой модифицированный меркаптаном вариант, обеспечивающий промежуточный баланс вязкости по Муни.
5. Марки стали с добавлением серы
В модифицированных серой марках содержатся реакционноспособные полисульфидные связи (-S).x-) вдоль их полимерных цепей. Увеличение сдвиговых напряжений разрывает эти связи (пептизация), что позволяет получить уникальные химические свойства, недостижимые для меркаптанов.
Основные технические преимущества:
Превосходная динамическая прочность и ударная вязкость: стали R-22 и R-10 обладают исключительной прочностью на разрыв и высоким пределом удлинения (490%), что делает их пригодными для применения в условиях сильных динамических нагрузок, например, в приводных ремнях и резиновых покрытиях.
Исключительная адгезия к подложке: динамические серные связи способствуют естественной липкости и межфазному химическому связыванию с металлами и синтетическими тканевыми армирующими элементами.
Вулканизация с использованием оксидов металлов: вулканизация возможна с использованием оксидов металлов (ZnO/MgO) без применения органических ускорителей.
Веб-сайт: www.elephchem.com
WhatsApp: (+)86 13851435272
Электронная почта: admin@elephchem.com
Поддерживается сеть IPv6
